綜保照明系列 >>

ZBZ-2.5(4)/1140(660)M礦用隔爆型真空照明信號綜合保護裝置

一、適用范圍及用途

ZBZ-2.5(4)/1140(660)M礦用隔爆型真空照明信號綜合保護裝置（以下簡稱綜合裝置）適用于具有爆炸性氣體（甲烷）和煤塵的煤礦井下1140V(660V)電壓，為遠距離(0~2000m)127V照明及信號負載提供可靠的供電、綜合控制和保護。
綜合裝置按GB3836-2010《爆炸性氣體環境用電氣設備》等有關標準設計、制造與檢驗。

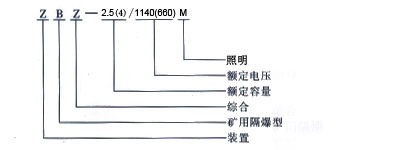

二、型號及含義

三、主要特點

●控制電路大量采用集成電路，降低工作中的故障率。
●設計有獨立的終端保護裝置，單項短路跳閘保護距離可達2000m，確保煤礦井下的安全。
●采用電壓跟隨技術，漏電保護靈敏、可靠。
●具有短路、漏電、漏電閉鎖等可靠的保護功能。

四、主要技術參數

產品型號	干式變壓器			控制與保護					保護范圍	重量
	額定容量	接線方式	額定電壓（V）	漏電			照明短路	信號短路
				單相漏電動作整定電阻值	單相漏電閉鎖整定電阻值	單相經1kΩ電阻接地分斷時間	相線短路分斷時間	相線短路分斷時間
ZBZ-2.5/1140(660)M	2.5kVA	Y/△	1140/133	2~2.5kΩ	3.2~4.8kΩ	≤0.25s	≤0.1 s	≤0.4s	0-2000m	110Kg
		△/△	660/133
ZBZ-4.0/1140(660)M	4.0kVA	Y/△	1140/133	2~2.5kΩ	3.2~4.8kΩ	≤0.25s	≤0.1 s	≤0.4s	0-2000m	131Kg
		△/△	660/133

五、結構概述

六、外形尺寸

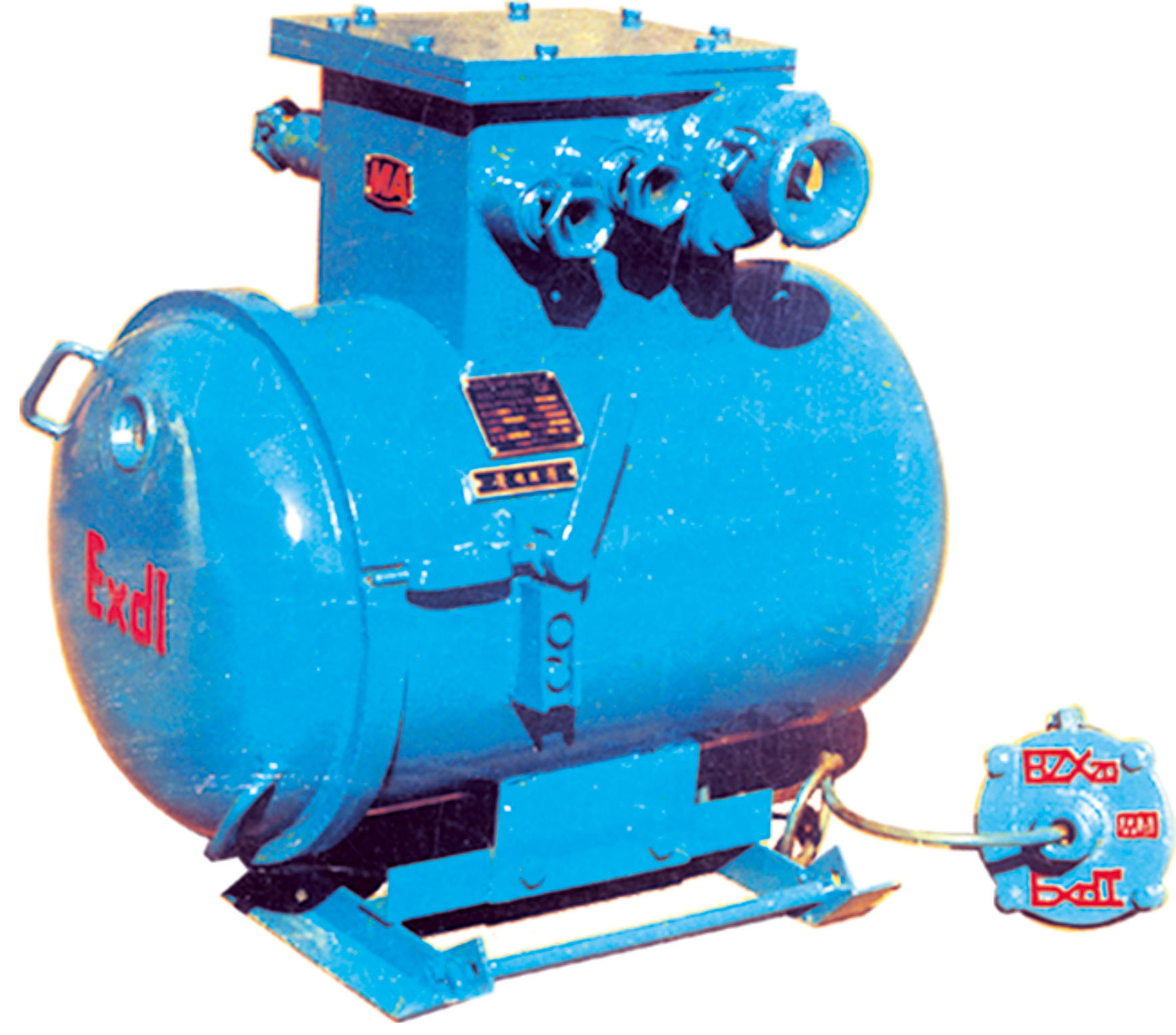

本綜合裝置主要由隔爆外殼、干式變壓器、機芯三部分組成。隔爆外殼為圓筒型，具有凸出的底和蓋，殼蓋與殼身采用轉蓋止口結構, 開啟方便。外殼上部有一接線箱作為引進和引出的電纜用.外殼右側裝有操作隔離開關的手柄和檢查短路、漏電保護的試驗按鈕，并有可靠的機械聯鎖裝置，殼蓋上方有觀察窗，可以從外面觀察指示燈狀態。機芯主要由控制變壓器、交流接觸器、直流繼電器以及電子插件等組成。干式變壓器與機芯的聯結采用端子板，檢修時機芯可獨立拿出。
