煤電鉆綜保系列 >>

ZBZ-2.5(4)/660(380)Z(A)礦用隔爆型煤電鉆綜合保護裝置(無觸點)

一、適用范圍及用途

ZBZ-2.5(4)/660(380)Z(A)礦用隔爆型煤電鉆綜合保護裝置(無觸點)（以下簡稱綜合裝置）,適用于煤礦井下660V(380V)電壓，用于127V手持式煤電鉆的遠方控制，是針對目前國內煤礦井下使用的煤電鉆綜合保護在實際運行中所存在的問題而開發研制的一種模塊式無觸點煤電鉆綜合保護裝置。具有短路、過載、過熱、漏電及短路閉鎖、斷相閉鎖、漏電閉鎖等保護功能。
綜合裝置按GB3836-2010《爆炸性氣體環境用電氣設備》等有關標準設計、制造與檢驗。

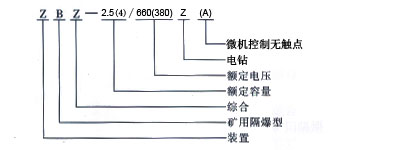

二、型號及含義

三、主要特點

●控制部分采用微機控制技術及無觸點模塊，集保護、控制于一體，提高了安全性和可靠性。
●先導回路的控制信號采用三相平衡檢測技術，適用各種供電網絡，消除了開機無動作問題。
●所有線路采用阻燃材料封裝為一體，不產生火花，結構簡單、免維護。
●具有零負載切換功能，有效減少煤電鉆開關的燒蝕損耗，延長其使用壽命。

四、主要技術參數

產品型號	干式變壓器				被控電鉆功率	漏電動作電阻整定值	漏電閉鎖電阻整定值	漏電保護動作時間	短路保護距離及動作時間	過載電流整定值	重量
	額定容量	接線方式	額定電壓（V）	額定電流（A）

ZBZ-2.5/660(380)Z(A)	2.5kVA	Y/△	660/133	2.19/10.85	1.2KW	2KΩ	4KΩ	單相經1KΩ接地動作時間	保護距離0～150m分斷時間	14A	95Kg
		△/△	380/133	3.79/10.85
ZBZ-4.0/660(380)Z(A)	4.0kVA	Y/△	660/133	3.5/17.4	2KW	2KΩ	4KΩ	<0.25s	<0.1s	18A	128Kg
		△/△	380/133	6.06/17.4

五、結構概述

六、外形尺寸

綜合裝置主要由隔爆外殼、干式變壓器、無觸點機芯三部分組成。隔爆外殼為圓筒型，具有凸出的底和蓋，殼蓋與殼身采用轉蓋止口結構。外殼上部有一接線箱作為引進和引出的電纜用.外殼右側裝有操作隔離開關的手柄和檢查短路、漏電保護的試驗按鈕。并有可靠的機械聯鎖裝置，保證當隔離開關閉合時，殼蓋打不開；殼蓋打開時，隔離開關不能閉合。殼蓋上方有一透明鏡，可以從外面觀察狀態指示燈。主變壓器與機芯的聯結采用端子板，檢修時機芯可獨立拿出。
